TG-817D光伏组件湿漏电流测试系统简介：
光伏组件湿漏电流试验系统用于验证组件经雨、雾、露水或溶雪等气候造成的湿气进入组件内部对电路引起腐蚀、漏电或安全事故的影响。
光伏组件湿漏电流试验系统适用于标注:IEC61215-2021、IEC61646-2008、IEC61730:2-2020、UL 1703-2018、EC62790:2020等标准中湿漏电流试验标准。
TG-817D光伏组件湿漏电流测试系统设备组成介绍：
1：绝缘水槽
2：控制系统
3：电导率测试仪
4：程控耐压绝缘测试仪
5：表面张力仪
6：扫码枪
7：微型计算机
8：绝缘手套、绝缘鞋、干燥木棒
TG-817D光伏组件湿漏电流测试系统参数介绍：

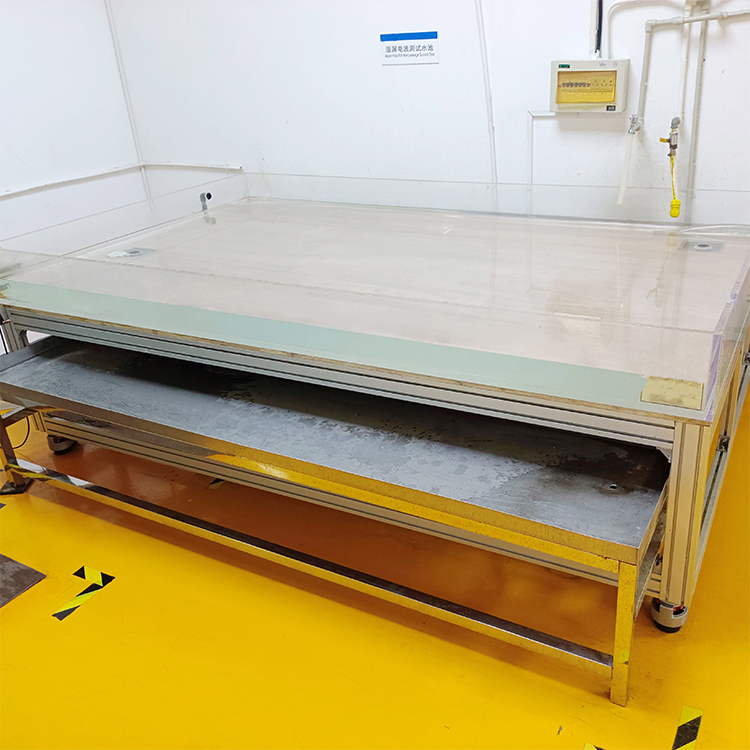

1：绝缘水槽采用20mm厚有机亚克力板无缝焊接制成，具有绝缘、抗震、透明可视、耐冲击、耐高温、耐腐蚀等特点。水槽内部可配备搁置架，便于试验样品的搁置。
2：绝缘水槽尺寸：D2800×W1800×H250(mm)。
3：水槽两端配有二个溶液出水口和回水口，底部配有放水口。其中二个出水口连接水泵，管口呈倒45°斜口，防止溶液四周飞溅。回水口的高度可根据试验要求调整，使溶液足够满足覆盖除接线盒引入线外的全部组件表面（当接线盒不是设计成防水的）。
4：绝缘水槽，温控22±3℃，采用进口泵，出水流量80L/min，出口处以球阀控制进水管沿水槽边缘，多孔分流，使进水可以平均流入。
5：恒温系统，采用浸入式采用304不锈钢U型双管双独立加热器，单管也可以独立调节，加热快，控温准，箱内水位采用自动补水；
6：喷淋装置，含有相同溶液的喷雾设备。含有三个喷淋头，每个喷淋头上配有水压表及水流量控制阀；各喷淋头压力控制在34.5Kpa。喷头到组件距离约0.9M。喷淋的方向与垂直方向成45度角对着电池板，符合UL1703规定。
7：测试中用的水在试验前的电阻率为3500±1759Ω.cm(25℃)。测试后的电阻
率不小于3200不大于3800Ω.cm (25℃)。
8：循环进水口处加设不锈钢滤网。
9：水槽绝缘强度：耐3000V以上电压。
10：测试水槽另单独配置可调试样架，采用铝合金和钢材（外包绝缘条）
11：控制柜，采用仪器设备控制一体化理念，控制系统安装于水槽支架前部，便于操作人员设置，观察。
12：控制系统采用高精度泰规定制液晶显示温控器，温度显示范围0~99.9℃，数字显示具有PID自动演算及温度自整定系统，控制误差≤±0.5℃；
13：数位显示总时间控制器0.1S-9999H
14：圆形按钮开关，可连续押扣50万次
15：可以根据实验需要设定系统的启动/停止时间、
16：其它所有电气均配置德力西产品，以保障设备的正常运行；
17：程控耐压绝缘测试仪采用TG-9017A.
17.1、绝缘输出电压：DC 0.1KV-2.0kv
17.2、绝缘电阻设定：100KΩ-99GΩ
17.3、绝缘电阻测试范围及准确度：5%（100KΩ-10GΩ）；20%（10GΩ-99GΩ）
17.4、计时器：0-999.9秒、分辨率0.1秒、精密度±1%
17.5、记忆组30组、测试步99步
17.6、可以设置测试时间，实验结束，电源系统自动停止
18:配备高精度电导率测试仪
1:电导率测试范围及准确度：0.000μS/cm～3000mS/cm ±0.5%FS
2：温度测试范围及准确度：-10.0~120.0°C±0.5°C
3：电导率测试自动对温度进行补偿，可同时测量电导率及温度
19：表面张力仪
测试方法：白金板法
操作方式：全自动操作
测试范围：0-200mN/m
测量灵敏度：0.01 mN/m
测量精度：±0.02 mN/m （测试20℃时二次蒸馏水或纯乙醇，与文献值的误差）
温度范围：0 — 110℃ （需选配试样恒温池及外接恒温槽，标配只能在室温下使用）
20：电源：三相四线制AC380±5%，50/60Hz；
21：安装功率：约12KW
22：设备重量：约200Kg
TG-817D光伏组件湿漏电流测试系统安全措施：
1：电源具备漏电流报警提示。
2：设备具备过流提示。
3：设备具备过压提示。
4：设备具备过温提示。
5：设备具备短路提示。
TG-817D光伏组件湿漏电流测试系统使用条件：
安装场地
1：地面平整，通风良好；
2：周围无强烈振动；
3：无阳光直接照射或其它热源直接辐射；
4：周围无强烈气流，当周围空气需强烈流动时，气流不应直接吹到产品上；
5：周围无强电磁场影响；
6：周围无易燃、易爆、腐蚀性物质和粉尘；
7：设备周围留有适当的使用及维护空间
8：三相380±5%，50/60±0.5Hz；
9：保护地线接地电阻小于4Ω；
10：用户在安装现场为设备配置相应容量的独立空气开关供本设备使用。
11：在设备附近应配置用于设备水源及溢流水排出的地漏。
12：预留设备使用场地3000x4000mm左右。
TG-817D光伏组件湿漏电流测试系统环境条件：
温度：5℃～35℃。
相对湿度：≤85%。
气压：86kPa～106kPa。
TG-817D光伏组件湿漏电流测试系统质量保障：
1：现场安装调试设备，并为客户培训操作使用人员。
2：在用户遵守产品安装及使用规则的条件下，产品自发货之日起十二个月之内，因制造质量问题不能正常工作时，我公司无偿为用户维修。
3：对保修期外的产品，我公司提供长期的技术服务。
4：售后服务响应时间：24小时内响应。
