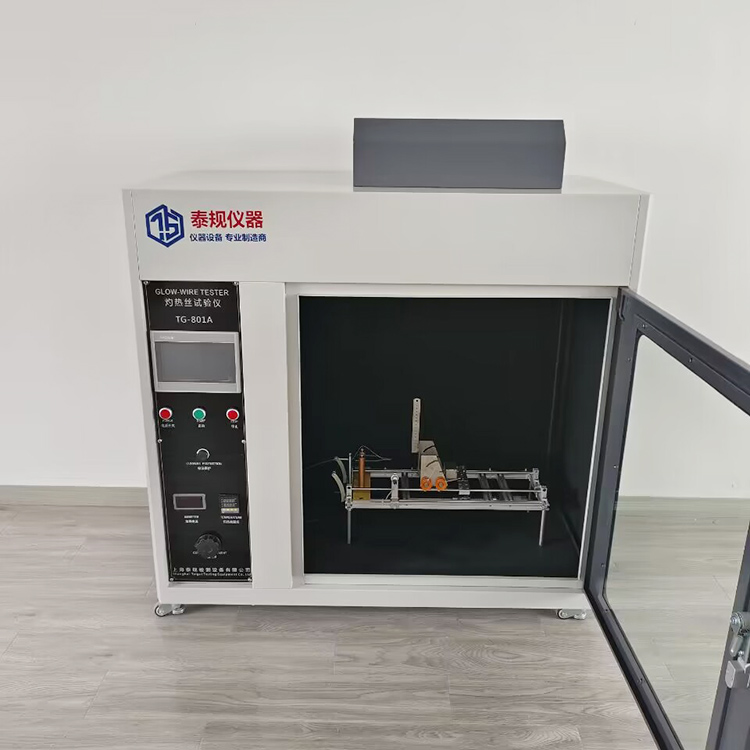

灼热丝试验仪是一种用于测试材料在高温条件下的可燃性和燃烧性能的专用设备。它通过模拟材料在接触高温热源时的反应，评估其阻燃性能和耐燃特性。该设备广泛应用于电子电器、汽车、建筑、航空航天等行业，用于检测塑料、橡胶、纺织品等材料的阻燃等级。

在日常测试过程中，我们如何判定灼热丝试验机的温度是不是正常呢，今天带着这个问题，我们来探讨下。

首先根据GB5169.10-2017 IEC 60695-2-10 等标准要求，温度判定有以下硬性要求：

具体操作如下：

1、标准上有要求，每次测试前都需要用纯度至少为99.8%，面积为2平方毫米（1*2mm）厚度0.06mm的银箔放在灼热丝顶部的上表面来完成灼热丝试验仪温度的单点校验。

2、通电预热灼热丝至略低于 960℃，以低速率升温，将银箔贴于灼热丝顶端中心，以低速率升温，以便能准确的观察到熔融点。

3、观察银箔熔化瞬间（形成明亮银珠），读取设备显示温度，

4、判定：当银箔融化时，设备温度显示应在960℃±10℃范围内，说明温度基本正常；若不在这个范围内，首先需要检查下加热丝和热电偶是否有损坏，加热丝无氧化 变形 熔断，热电偶无松动 氧化。如以上两者都没有问题，就需要检查温控系统，对此进行修正。

异常现象辅助判定（可直接排查）

若出现以下情况，可直接判定温度异常，需立即停机排查：

1. 加热丝外观异常：表面氧化剥落、局部鼓包、熔断，或顶端变形（非 4mm 半球形）。

2. 升温异常：无法达到设定温度、升温过慢，或远超设定值（温控失控）。

3. 测试结果异常：同批次样品多次出现无焰燃烧、持续燃烧时间超标，远超标准限值。

4. 热电偶异常：显示数值骤变、无响应，或接线端子氧化、松动。

以上就是小编为大家整理的灼热丝测试仪的温度判定方法，希望在您日常的测试过程中有帮助。
