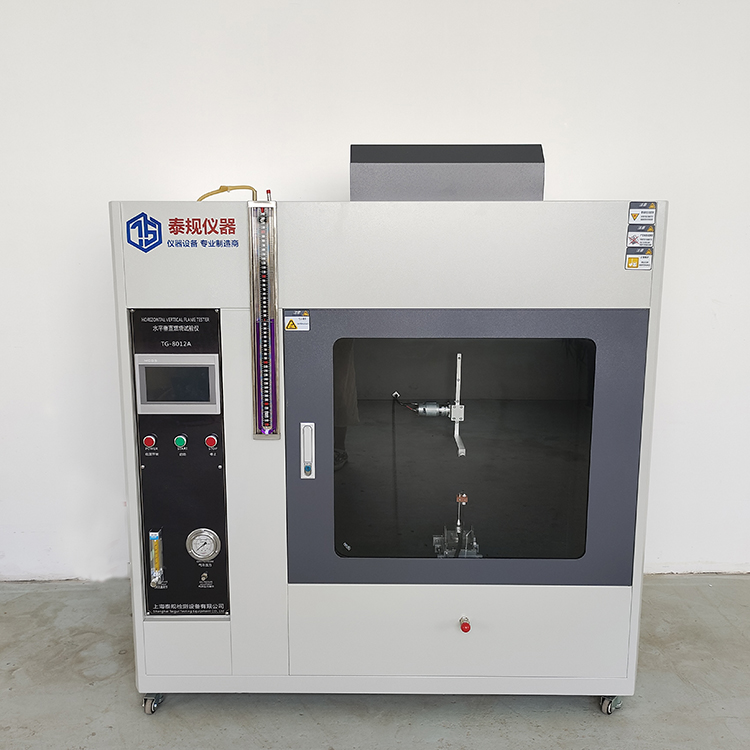

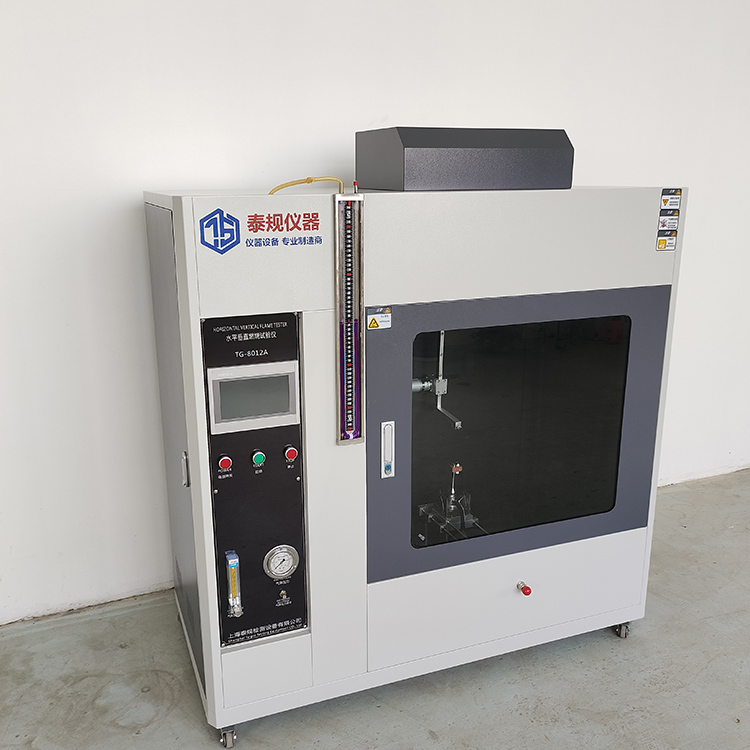

水平垂直试验仪用于对电器设备和器具的塑料材料部件进行水平、垂直可燃性试验。产品箱体外壳为钢结构，并配置了透明观察窗，数显计时器记录施焰、余焰、余灼时间，本装置外形美观，使用方便，性能可靠。符合UL 94 、GB/T2408-2008、IEC 707 、ISO1210 ：1992 、IEC 60695-11-2 -2014、IEC 60695-11-3-2012、IEC 60695-11-4、GB5169.16、GB5169.17标准的要求。

今天跟大家分享下水平垂直燃烧试验机样品采样方法和判定

1.1 HB 级防火试验（Horizontal Burning Test）

1.1.1 样品要求：

1：片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

2：尺寸：长×宽：125±5mm × 13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0, 0.2)厚度样品，若样品最小厚度大于3mm 或者最大厚度小于3mm，则可以不用提供3mm 样品; 样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mm

3：系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品

4：数量：样品最少2 套、每套3 件样品

1.1.2 测试程序：

1：划线：25±1mm，100±1mm

2：夹持：夹住靠近100mm 处的样品尾端，长度方向保持水平，宽度方向与水平面成45°±2°，丝网固定在样品下面100±1mm 处

3：燃具：甲烷流量105ml/min，背压力10mm 水柱

4：火焰：焰高20±1mm

5：燃烧：焰炉倾斜45°，置入火焰6mm 深处，30±1 秒或燃烧至25mm 处时移走焰炉

6：计时：火焰燃烧至25±1mm 处时开始计时，计下停燃烧时所用的时间和燃烧过的长度

7：计算：V=60L/t，V 是燃烧速度(mm/min)，L 是燃烧过的长度(mm)，t 是燃烧时间(s)

1.1.3 试验记录：

1：火焰是否燃烧至25±1mm 或100±1mm 处

2：火焰燃烧至25±1mm 和100±1mm 之间，记录燃烧过的长度(L)和燃烧此长度所用的时间(t)

3：若火焰燃烧通过了100±1mm，则记录从25±1mm 处到100±1mm 处所用的时间

4：计算所得出的燃烧速度

1.1.4 HB 火焰等级的评定：

1：跨度75mm 上厚度3.0~13mm 的样品，燃烧速度≤40 mm/min

2：跨度75mm 上厚度<3.0 的样品，燃烧速度≤75 mm/min

3：在100mm 之前停止燃烧

结果符合上述条件的样品则为HB 级

说明：① 3±0.2mm 的样品能通过火焰测试，则此结论适用于厚度在1.5~3mm 之间的所有样品；②样品至少需要2 套，每套3 件，若第一套中仅一件样品不合格，则可以用第二套样品来重新试验。

1.2 V 级防火试验（Vertical Burning Test, V-0 / V-1 / V-2）

1.2.1 样品要求：

1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

2) 尺寸：长×宽：125±5mm × 13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm

3) 系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品

4) 数量：样品最少2 套、每套5 件样品

1.2.2 样品预处理：

1) 23±2C，50±5%RH，48 Hours min.

2) 空气交换炉，70±1C，168 Hours 后置入干燥器中，室温下冷却至少4 小时

1.2.3 测试程序：

1) 夹持：从上端夹入6mm，长度方向朝下，样品下端离预置棉花层上表面保持300±10mm 距离，100%

纯度的棉花，重量0.08g，尺寸50mm×50mm，最大厚度不超过6mm

2) 燃具：甲烷流量105ml/min，背压力10mm 水柱

3) 火焰：焰高20±1mm

4) 燃烧：火焰中心置于样品下边沿中点处，燃具顶部到样品下端距离为10±1mm，维持10±0.5 秒，如果燃烧过程中样品出现形状和位置的变化，燃具要随之调整，若测试过程中有熔融物滴落，可将燃具倾斜至45°，燃烧10±0.5 秒后以300mm/min 的速度移开燃具至少150mm，同时开始记录余焰时间t1，余焰停止时立刻再次燃烧10±0.5 秒，移开后记录余焰时间t2 和余燃时间t3

说明：余焰和余燃的判别可以用小片棉花接触，能点燃则为余焰

如果点燃后火焰熄灭，则忽略该样品，用另外的样品进行测试。若是因为样品发出的气体将火焰熄灭，则应立即点燃燃具继续燃烧，直到燃烧时间达到10±0.5 秒时停止并移开燃具

1.2.4 试验记录：

1) 第一次余焰时间t1

2) 第二次余焰时间t2

3) 第二次余燃时间t3

4) 样品是否燃尽

5) 试验过程中滴落的微粒是否点燃棉花

1.2.5 V 火焰等级的评定：

说明：五个样品中仅有一个样品不合格，可用第二套样品来进行测试；当t2 +t3 为51~55 秒（V-1）或251~255秒（V-2）时也会用另外一套样品来进行结果验证尼龙66 申请V-2 级时，要以小于120RV 的形式提供，如果RV 等于或大于120，怎模塑样品的RV 不能小于RV 的70%

1.3  5V 级防火试验（500W 125mm Vertical Burning Test, 5VA / 5VB）

1.3.1 样品要求：

1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

2) 尺寸：条状样品，长×宽：125±5mm × 13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm 提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

3) 材料范围：

1.3.2 样品预处理：

1) 23±2C，50±5%RH，48 Hours min.

2) 空气交换炉，70±1C，168 Hours 后置入干燥器中，室温下冷却至少4 小时

1.3.3 测试程序：

1) 夹持：从上端夹持6mm，长度方向垂直，样品下端距桌面预置棉花层的上表面300±10mm，棉花为100%纯棉，重量为0.08g，尺寸为50mm×50mm，厚度最大为6mm

2) 燃具：甲烷流量965ml/min，背压力125±25mm 水柱

3) 火焰：焰高125±10mm，内焰40±2mm，倾斜20±5°，窄边对准燃具

4) 燃烧：从样品角尖处开始燃烧，保证内焰接触样品，燃具倾斜20°，燃烧5±0.5 秒，共进行5 次燃烧，如果燃烧过程中有粒子滴落、样品收缩或伸张，要相应地调整燃具以保证内焰接触样品

1.3.4 试验记录：

1) 余焰时间和余燃时间

2) 滴落粒子是否点燃棉花

1.3.5 块状样品测试：

1) 水平地夹持样品

2) 火焰作用在样品底面中心处，燃具倾斜20±5°，内焰接触样品

3) 作用5±0.5 秒，然后移走燃烧并保持5±0.5 秒，作用5 次后停止，当所有余焰和余燃均停止后，观察并记录样品是否被烧穿

5V 火焰等级的评定：

说明：

1) 结果需根据条状样品和块状样品的测试结果进行判定

2) 进行5V 防火试验的材料需先符合V 级防火试验的测试要求

3) 5 个条状样品中仅有1 个不合格或3 个块状样品仅有一个不合格，可用另外一组样品进行重测。

1.4 VMT 级防火试验（Thin Material Vertical Burning Test, VMT-0/ VMT-1/ VMT-2）
