漏电起痕试验仪是按GB 4706.1-2008、GB/T4207-2012、GB/T6553-2003、IEC60112 -2009、UL 746A、ASTM D 3638-92、DIN 53480等标准要求设计制造的专用检测仪器，适用于对电工电子产品、家用电器的固体绝缘材料及其产品模拟在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定，为确保试验数据的准确性，使用单位应定期对设备进行校准。漏电起痕试验仪的校准项目主要分为长度力学和电学两大类，具体

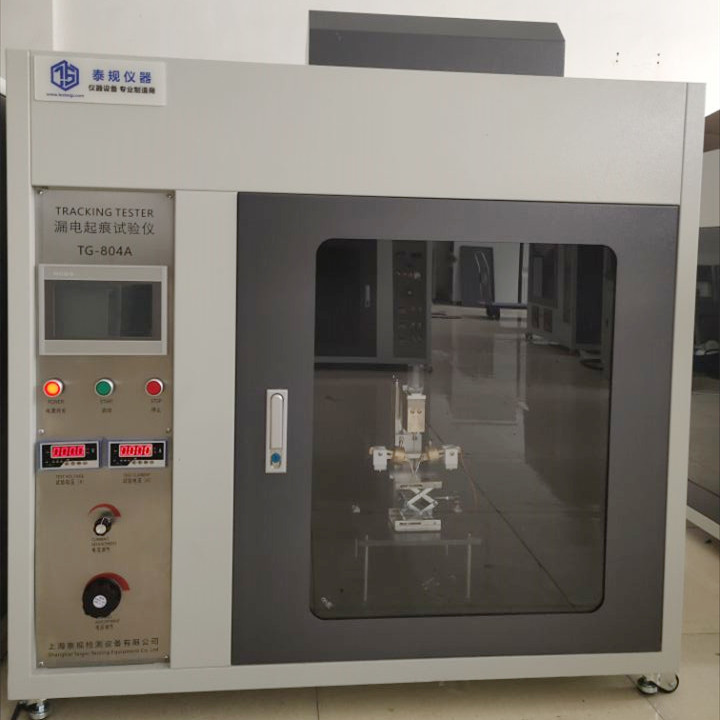

TG-804A漏电起痕试验仪校准方法：
1、 外观及通电检查
外观检查包括：制造商厂名、设备出厂编号、产品名称、型号；设备箱体外部完好无损，不允许有影响安全使用的缺陷；转换开关、调节机构是否正常；各功能标识等是否齐全、正确。通电后TG-804A漏电起痕试验仪各种功能应正常，各开关和按键应能正常工作。
2、设备内部电极装置的检查
电极和电极装置如图1和图2所示，此项检查在非工作状态下进行。
电极截面尺寸： （5mm±0.1mm）×（2mm±0.1mm）
电 极 斜 度: （30±1）°取公差等级为中等
两电极之间的距离: （4±0.1）mm
两电极之间的夹角: （60±2）°
电极对试样表面的作用力: （1.0±0.05）N
3、 电极尺寸测量
a) 用游标卡尺对两电极的截面尺寸分别进行测量，并记录数据
b) 用角度尺对两电极的斜度分别进行测量，并记录数据。
4、 两电极之间的距离测量
用游标卡尺测量两电极之间的距离，并记录数据。重复测量三次，取平均值，作为两电极之间的距离。
5、 两电极之间的夹角测量
用倾角仪测量两电极之间的夹角，记录测量数据，重复三次，取平均值作为测量结果。
注：两电极之间的夹角也可采用角度分别为58°和62°的专用极限量块对两电极之间的夹角做符合性测量。专用极限量块规格见表3
6、 电极对试样表面的作用力的测量
将测量仪器放在试品托盘上，调节托盘高度，使电极垂直于力测量仪器测量平面，分别测量左、右电极的作用力。重复测量三次，取平均值分别作为左、右电极试样表面的作用力值（如采用电子天平测量，所得的测量值乘以当地的重力加速度值，即为作用力值）。
7、 滴液时间间隔测量
a） 移开电极，在试品托盘上放置同样大小的玻璃皿，用来接住滴液针尖滴下的溶液；
b） 以手动方式将滴液针内的空气排出，使溶液充满滴液针；
c）设定滴液控制时间为30s，按照TG-804A漏电起痕试验仪操作手册要求在自动滴液状态下启动试验仪，开始滴液。从第一滴试验液离开滴液针开始按下秒表计时，连续滴液3~5滴后停止计时，记录滴液时间间隔。液滴时间间隔最大允许误差一般为± 5s。
8、试验电压的校准
测量试验电压接线图如图3所示，调节试验仪输出电压，用数字多用表测得实际值，重复测量3次，取其平均值作为试验电压的实际值。被校准试验仪电压表若为模拟式指示的，则对电压表上带有标尺数码的分度线进行示值校准，若为数字显示的，则对100V、200V、275V、350V、425V、500V、600V点进行示值校准；也可根据客户的要求选择。试验电压的最大允许误差一般不大于± 5%。
图3 试验电压电极电流测量接线图
9、电极电流的校准
在试验电路中要检查过电流继电器的动作时间，当电流为0.5A或更大的电流持续2s时应动作电极电流测量按接线图如图5所示，预置试验仪电极电流，用数字多用表测得实际值。重复测量三次，取其平均值作为电极电流的实际值。被校准试验仪电流表若为模拟式指示的，则对电流表上带有尺数码的分度线进行示值校准；若为数字显示的，则对0.2A、0.4A、0.6A、0.8A、1.0A点进行示值校准；也可根据客户的要求选择电流值。电极电流的最大允许误差一般不大于± 5%。
10、电压降的校准
将铂电极开路，关紧试验箱门，预置好所需电压和电极电流1.0A。按下“启动”按钮，记录铂电极开路时被校准设备电压表的示值U1，再按住“电极短路”按钮，记录被校设备电压表的示值U2,U1与U2之差即为电压降值。被校准试验仪电压表若为模拟式指示的，则选择电压表上带有标尺数码的分度线点，若为数字显示的，则选择100V、200V、275V、350V、425V、500V、600V点进行示值校准；也可根据客户的要求选择。在短路电流为1A 时，试验电压下降值一般不超过设定值的10%。
