汽车内饰燃烧试验箱厂家浅谈水平垂直燃烧试验仪操作注意事项


水平垂直燃烧试验仪是依据UL 94 、GB/T2408-2008、IEC 707 、ISO1210 :1992、IEC 60695-11-2 -2014、IEC60695-11-3-2012、IEC 60695-11-4-2011、 IEC 60695-11-10-2013等标准规定而生产的水平垂直燃烧模拟安全试验项目。接下来小编将为您详解依据GB/T2408-2008 《塑料 燃烧性能的测定仪 水平法和垂直法》测试标准用KS-50D水平-垂直燃烧试验仪是如何来测定试样的水平燃烧行为和垂直燃烧行为。

一、试验原理

将长方形条状试样的一端固定在水平或垂直夹具上,其另一端暴露于规定的试验火焰中,通过测量线性燃烧速率,评定试样的燃烧行为;通过测量其余焰和余辉时间、燃烧的范围和燃烧颗粒滴落情况,评价试样的垂直燃烧行为。

二、试验意义

在规定的条件下的材料燃烧试验对比较不同材料的相对燃烧行为、控制制造工艺或评价燃烧特性的变化具有重要意义。试验的主要特点是将试样水平或垂直放置,试样的放置可以区分材料的可燃性程度。

三、工具/原料

实验室通风厨/试验箱容积0.5m3

喷灯

环形支架

计时分辨率:0.5s

量尺

金属丝网:20目。

温度:23℃±2℃

相对湿度:50%±5%

千分尺分辨率:0.01

支撑架:一套

干燥试验箱:温度23℃±2℃;湿度不超过20%

空气循环烘箱温度:70℃±2℃

棉花垫:100%的脱脂棉

成品试样、材料试样、条状试样

四、试验方法及步骤

试验方法A

水平燃烧试验

步骤:1、准备6根试样,测量三根试样,每个试样在垂直于样条纵轴标记两条线,各自离点燃端25mm±1mm和100mm±1mm

    2、在离25mm标线最远端夹住试样,使其纵轴近似水平面横轴与水平面成45°±2°的夹角,在试样的下面夹住一片成水平状态的金属丝网,试样的下底边与金属丝网间的距离为10mm±1mm,而试样的自由端与金属丝网的自由端对齐。

    3、如果试样的自由端不能弯曲同时不能保持步骤2规定的10mm±1mm的距离时应使用下图所示的支撑架,把支撑架放在金属丝网上,使支撑架支撑试样以保持10±1mm的距离,离试样自由端伸出的支撑架的部分近似10mm在试样的夹持端要提供足够的间隙以使支撑架能在横向自由移动。

    4、使喷灯的中心轴线垂直,把喷灯放在远离试样的地方,同时调整喷灯,使喷灯达到稳定的状态,有争议时,使用A试验火焰作为参考。

    5、保持喷灯管中心轴与水平面近似成45°角同时斜向试样自由端,把火焰加到加到试样自由端的底边,此时喷灯管的中心轴线与试样纵向底边处于同样的垂直平面上如下图所示,喷灯的位置应使火焰侵入试样自由端近似6mm的长度。

    6、随着火焰前端沿着试样进展,以近似同样的速率回撤支架,防止火焰前端与支撑架接触,以免影响火焰或试样的燃烧。

    7、不改变火焰的位置施焰30s±1s,如果低于30s试样上的火焰前端达到25mm处,就立即移开火焰。当火焰前端达到25mm标线时,重新启动计时器。

    8、在移开试验火焰后,若试样继续燃烧,记录经过的时间t,单位为秒。火焰前端通过100mm标线时,要记录损坏长度L为75mm。如果火焰前端达到25mm标线但未通过100mm标线的,要记录经过的时间t,单位为秒,同时还要记录25mm标线与火焰停止前标痕间的损坏长度L,单位为mm。

    9、另外再试验两个试样

    10、如果第一组第三个试样中仅一个试样不符合标准中HB级材料的判据,应在试样另一组三个试样。第二组所有试样应符合相关级别的判据。

分级:

根据试样的行为级试验数据的记录,应将材料分为HB,HB40和HB75(HB=水平燃烧)级

试验方法B

垂直燃烧试验

步骤:

1、夹住试样的上端6mm的长度,纵轴垂直,使试样下端高出水平棉层300mm±10mm,棉层厚度未经压实,其尺寸近似50mmx50mmx6mm,最大质量为0.08g

2、喷灯管的纵轴处于垂直状态,把喷灯放在远离试样的地方,同时调整喷灯,使其产生符合IEC 60695-11-4-2011标准中的50W火焰试验,等待5min,以使喷灯达到稳定状态。

3、使喷灯管的中心轴保持垂直,将火焰中心加到试样底边的中点,同时使喷灯顶端比该点低10mm±1mm,保持10s±0.5s,必要时,根据试样长度和位置的变化,在垂直面移动喷灯。

4、当试样余焰熄灭后,立即重新把试验火焰放在试样下面,使喷灯管的中心轴保持垂直的位置,并使喷灯的顶端处于试样低端以下10mm±1mm的距离,保持10s±0.5s,如果需要如标准中9.2.3所述的,移开喷灯清除滴落物。在第二次对试样施加火焰10s±0.5s后,立即熄灭喷灯或将其移离试样足够远,使之不对试样产生影响,同时利用计时设备开始测量试样的余焰时间t2和余辉时间t3,准确至秒。记录t2、t3及t2+t3。还要注意记录是否有任何颗粒从试样上落下并且是否将棉垫引燃。

5、重复第四步,直到试样按标准中9.1.1状态调节过的5根试样级9.1.2状态调节过的试样试验完毕。

6、如果在给定条件下处理的一组五根试样,其中仅有一个试样不符合某种分级的所有判据,应试验经受同样状态调节的一组五根试样。作为余焰时间tf的总秒数,对于V-0级,如果余焰总时间在51s~55s或对V-1级和V-2级为21s~25s时,要外加一组5个试样进行试验,第二组所有试样应符合该级所有规定的判据。

分级

根据试样行为及试验记录数据计算,可将材料分为V-0、V-1和V-2级

注意事项:

每次做试样水平燃烧试验前应先清除先前试验遗留在金属丝网上的剩余残留物或更换新的金属丝网

水平垂直燃烧试验仪操作注意事项

1. 试验结束后应关掉电源开关和气瓶总阀,确认无燃烧物冒火,才可离开现场。

2. 转子流量计在每次实验结束后,需将其旋钮转到最小,以防止下次启动燃气时转子迅速跳动从而影响其寿命。

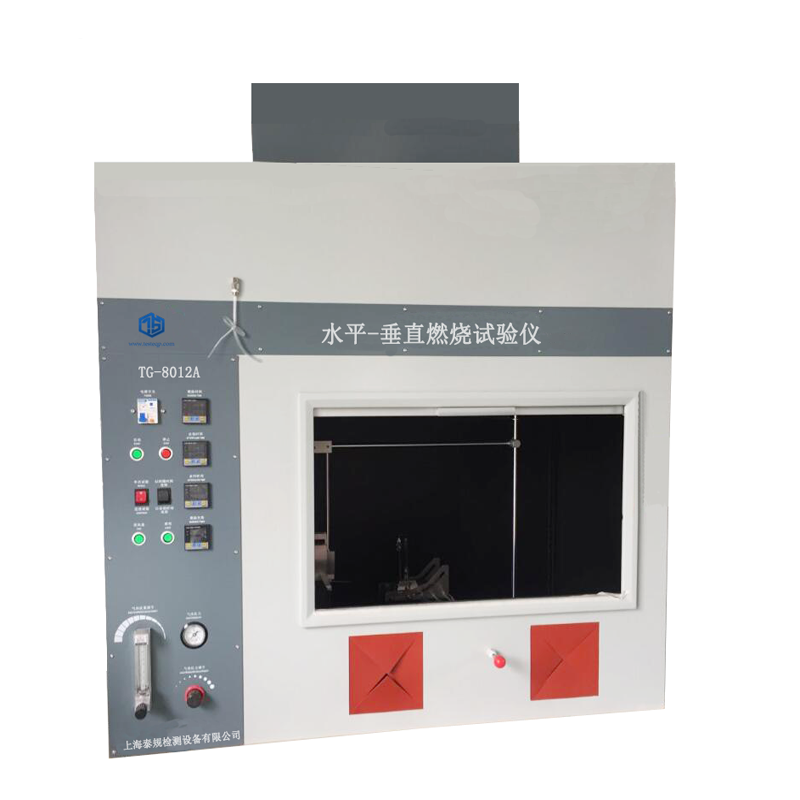

3. 排风机在试验和校准期间不可启动。每次校准和试验后,立即打开玻璃门和排风机以便清除试验室中所有的烟气。TG-8012A水平垂直燃烧试验箱.

4. 甲烷(至少98.0%纯度),具有标称热值100Btu(热化学能)每立方英尺或37.3MJ/m3)或8.9千卡(热化学能)每立方米。提供试验火焰的气体可以是甲烷,丙烷,丁烷 ,这些可燃气体可以提供燃烧器所需火焰是可以互相替换的。丙烷的技术等级要有至少98%的纯度,要有至少94+/-1MJ/m3(在25℃)热量值,丁烷的技术等级要有至少99%的纯度, 要有120+/-3MJ/m3(在25℃)热量值。无论何种情况,燃气应为使得试验火焰可校准的等级。

5. 至少每30天一次和罐装甲烷气换罐或任何燃气设备改变时,应对喷灯的火焰进行校准。如果使用的燃气不是标准所要求甲烷等级.每天即将试验前应校准喷灯火焰。水平垂直燃烧试验箱

6. 每次试验之前当喷火管垂直且喷灯远离试样时,要检验气体火焰以保证其总高度为20±1mm,如校准时建立的那样。如果不改变设定,火焰从蓝色变亮,这表示气罐燃气耗尽和某些供应商会添加到气罐中的浓度枯竭指示材料(例如丙烷)在燃烧。在这种情况下,气罐应标上空的标志,然后退回重新装气。如果不改变设定,总的火焰是蓝色的,蓝色的内焰高度不是20±1mm,气罐中的燃气可能压力过低。供气表上的压力达到0.065~0.138MP证明为足够维持所需的火焰。如果气罐在室温下不能保持上述范围内的压力,则该气罐不能使用。
