划痕试验仪厂家浅谈漏电起痕试验仪的工作原理

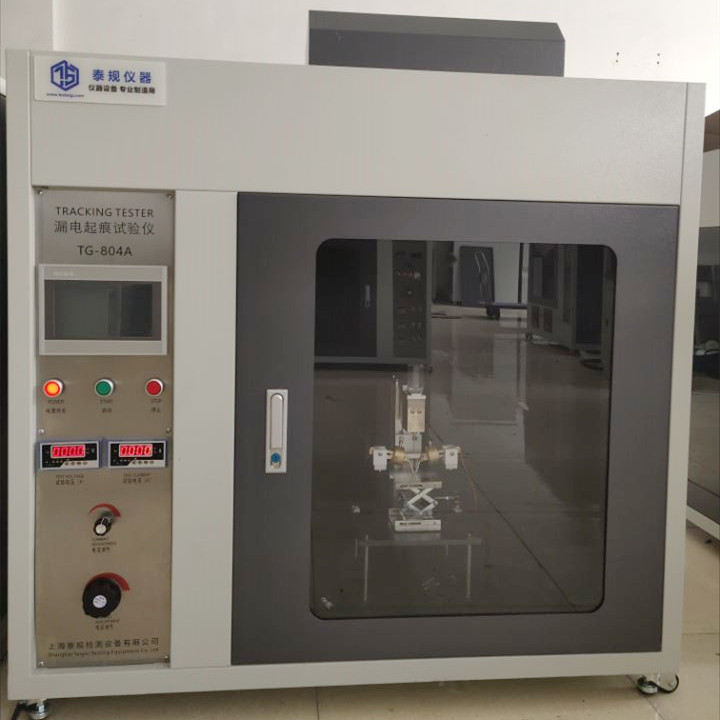

漏电起痕试验仪是冷板加高档喷涂外箱;采用目前先进的PLC控制,做到全智能化控制方式,真正实现网络化及远程控制;有TFT真彩色液晶可选配; 可做到客户的人性化操作界面的升级,真正达到国际比对结果。

漏电起痕试验仪是依据GB4706.1-2008、GB/T4207-2012、GB/T6553-2003、IEC60112 -2009 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》、UL746A、ASTMD3638-92、DIN 53480等标准规定的仿真试验项目。

漏电起痕试验仪用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门,也适用于绝缘材料、工程塑料、电气连接件、辅件行业。

漏电起痕试验仪原理介绍:

漏电起痕试验仪用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力,测定其相比电痕化指数(CT1)和耐电痕化指数 (PT1)。工作原理是在固体绝缘材料表面上,在规定尺寸(2mm×5mm )的铂电极之间,施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的污染液体 (0.1%NH 4 CL)。

漏电起痕试验仪参数介绍:

1、漏电起痕试验(电痕化指数试验)是IEC60112、UL 746A、GB/T4207、GB4706.1 ASTMD 3638-92等标准规定的模拟仿真试验项目。

2、漏电起痕试验(电痕化指数试验)是在固体绝缘材料表面上,在规定尺寸(2mm×5mm)的铂电极之间,施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的导电液体(0.1%NH 4 CL),用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能,测定其相比电痕化指数(CT1)和耐电痕化指数(PT1)。

3、漏电起痕试验仪(电痕化指数试验仪)仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门,也适用于绝缘材料、工程塑料、电气连接件、辅件行业。

漏电起痕试验仪操作方法:

1、相比漏电起痕指数(CTI):测试样品能经受50滴的试验过程而不产生漏电起痕失效及持续火焰的最高电压值。它还包括对材料在进行100滴测试时所显现的特性的有关说明。

2、耐漏电起痕指数(PTI):测试样品能经受50滴的试验过程而不产生漏电起痕失效及持续火焰的测试电压值。

3、通俗地讲,CTI是材料能经受50滴试验过程而不产生漏电起痕失效的最高电压;PTI是指定一个测试电压,然后通过试验来检验材料能否在此电压下经受50滴的试验过程。

4、耐漏电起痕指数用作接受准则,也可用于材料和部件的质量控制的手段。相比漏电起痕指数主要用于表示材料的基本特性和特性的比较。

5、通过施加试验电压的高低和电蚀损深度值来评定固体电工绝缘材料耐受湿式表面放电的能力。测定其相比漏电起痕指数CTI和耐漏电起痕指数PTI。
